600mm銅シートロール
,100um銅シートロール
,12um銅シートロール
製品説明
詳細な仕様と特徴

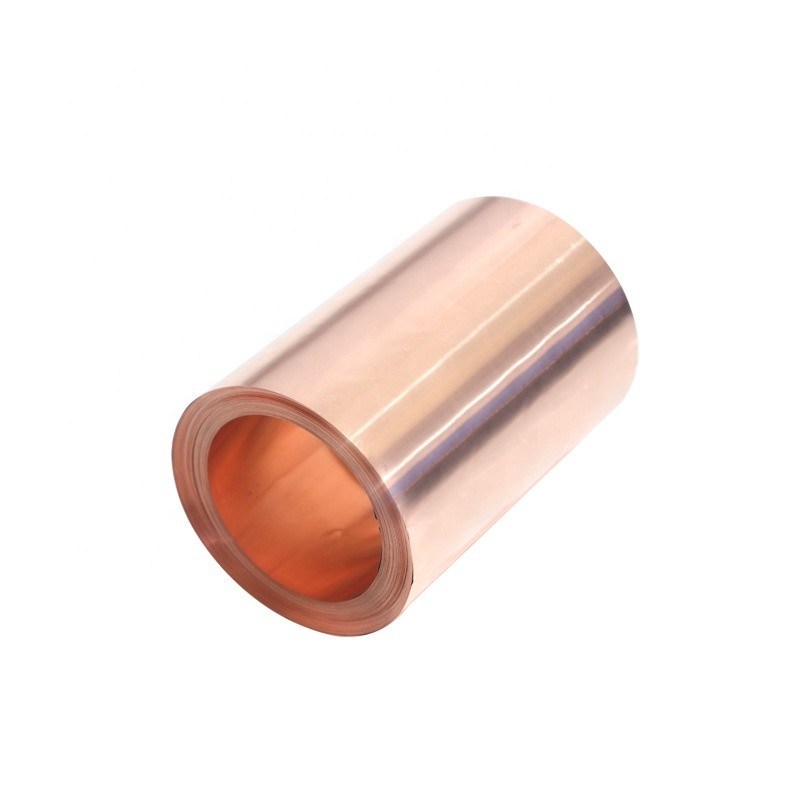

電解性柔軟性のあるRA銅板ロール
サイズ範囲:
厚さ範囲: 12μm~100μm
幅 (最大) 600mm
演出:
- 柔軟性と拡張性が高い
- 均質で滑らかな表面
- 疲労耐性
- 強力な抗酸化特性
- 良い機械特性
応用:
柔軟な銅層ラミネート (FCCL) 繊細回路FPC,LEDで覆われた結晶薄膜.
特徴:
材料は拡張性が高く,屈曲抵抗性が高く,裂け目がない.
表1:FPC T2 高柔軟性で巻き銅ホイルの特性 (IPC-6542)
|
ポイント |
ユニット |
パラメータ |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
単位の質量 ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥9999 |
|||||
|
熱度 |
|
H |
ほら |
ほら |
ほら |
ほら |
|
|
表面の荒さ |
ラ |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
張力強度 |
通常温度 /23°C |
N/mm2 |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
高温 /220°C |
N/mm2 |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
伸縮 |
通常温度 /23°C |
% |
≥15 |
≥30 |
≥40 |
≥42 |
≥45 |
|
高温 /220°C |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
疲労耐性 (アニール) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
最大抵抗力 |
オム2mm2/m |
0.0181 |
|||||
|
電気伝導性 |
% |
≥98.3% |
|||||
|
フィルムと粘着層 |
インスタントテンプ 300°C/10s |
フィルムと粘着パスタ 泡状の脱層がなく 温度 |
|||||
|
抗酸化 |
H.T. ((200°C) |
1分 |
60分以内に色を変えられない |
||||
|
ピンホール試験結果 |
パーツ/m2 |
ピンホールの面積は0.5mm以上,0.005個/m2 |
|||||
注: 1. 上記図は,厚さ0.05mm,幅600mmの材料に基づいています.
2通常,銅,コバルト,ニッケルが粗い表面に塗られています.
3テスト方法は 会社の標準に従って行われます
