FPC FCCL FPCB 25μm 70μm 薄型 RA 銅箔
原産地:
中国
ブランド名:
OEM
認証:
ISO / SGS / RoHS
最小注文数量:
50kg
価格:
交渉可能
支払い条件:
L/C、T/T
供給能力:
月あたり550T

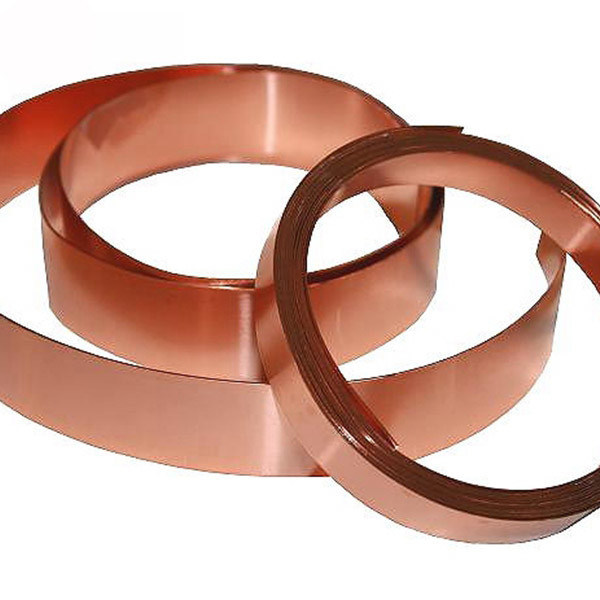

FPC FCCL FPCB 25μm 70μm 薄型RA銅製フィルム
サイズ範囲:
FPCには,12~100μmの厚さの銅ホイールが供給できます.
客の要求に応じて 650mmまで幅をすることができます.
応用:
柔軟な銅層ラミネート (FCCL),精密回路FPC,LEDで覆われた結晶薄膜,FPCB.
特徴:
材料は拡張性が高く,屈曲抵抗が高く,亀裂がない.
表1:FPC T2 高柔軟性で巻き銅ホイールの特性 (GB/T5230-2000),IPC-4562-2000)
| ポイント | ユニット | パラメータ | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| 単位の質量 ((±5%) | g/m2 | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥9999 | |||||
| 熱度 | H | ほら | ほら | ほら | ほら | ||
| 表面の荒さ | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| 張力強度 | 通常温度 /23°C | N/mm2 | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| 高温 /220°C | N/mm2 | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| 伸縮 | 通常温度 /23°C | % | ≥15 | ≥30 | ≥40 | ≥42 | ≥45 |
| 高温 /220°C | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| 疲労耐性 (アニール) | % | 65 | 65 | 65 | 65 | 65 | |
| 硬さ | HV | ≤50 | |||||
| 最大抵抗力 | オム2mm2/m | 0.0171 | |||||
| 電気伝導性 | % | ≥98.3% | |||||
| ピンホール試験結果 | パーツ/m2 | ピンホールの面積は0.5mm以上,0.005個/m2 | |||||
注: 1. 上記図は材料の温度Hを基準とする.
2銅製の薄膜は 表面が滑らかで輝いています
3テスト方法は 会社の標準に従って行われます
