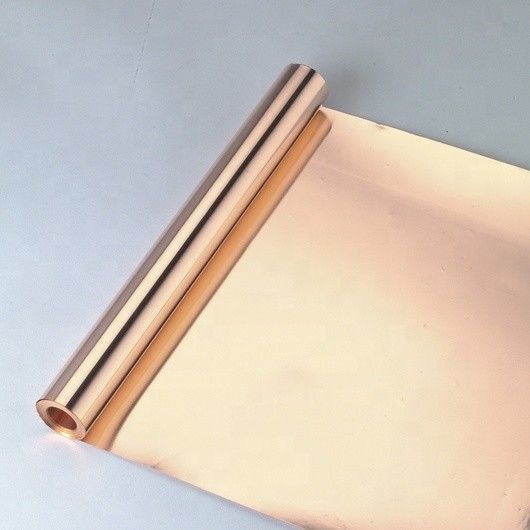

T2 導電性高温銅箔シートロール
T2 導電性高温銅箔シートロール 製品概要 : 当社は、非常に低いプロファイルを持つ銅箔を開発しました。この種の銅箔は、高周波用途に最適です。18um、35um、50umのような表面処理された銅箔は、通常、多層および両面FPCB構造に使用されます。また、高電流FPCB構造用の重ED銅箔も製造しています。 機械的特性シート: 品質項目 一般技術用語 1/3oz 1/2oz 1oz 2oz 3oz 表面粗さ (µm) マット面 Rz ≤6 ≤7 ≤10 ≤12 ≤5.1 剥離強度 (kg/cm) ≥1.1 ≥1.2 ≥1.8 ≥2.2 ≥1.0 リークポイント (ポイント/m2) ≤5 いいえ 高...
3oz 銅箔シートロール
,2oz 銅箔シートロール
,3オンス RA 銅フィルム
T2 導電性高温銅箔シートロール
製品概要 :
当社は、非常に低いプロファイルを持つ銅箔を開発しました。この種の銅箔は、高周波用途に最適です。18um、35um、50umのような表面処理された銅箔は、通常、多層および両面FPCB構造に使用されます。また、高電流FPCB構造用の重ED銅箔も製造しています。
機械的特性シート:
|
品質項目 |
一般技術用語 |
|||||
|
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
|
表面粗さ (µm) |
マット面 Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
|
剥離強度 (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
|
リークポイント (ポイント/m2) |
≤5 |
いいえ |
||||
|
高温耐酸化性能(180℃/h) |
酸化なし |
|||||
|
幅許容差 (mm) |
ロール |
(+2.0,0) |
||||
|
ピース |
(+2.0,-2.0) |
|||||
|
試験規格 |
IPC-4562 |
|||||
特徴:
この材料は高い延性を持ち、高い曲げ抵抗と亀裂がない。
性能:
- 高い柔軟性と延性
- 均一で滑らかな表面
- 良好な耐疲労性
- 強力な抗酸化特性
- 良好な機械的特性
|
項目 |
単位 |
パラメータ |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
単位面積あたりの質量(±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
焼鈍 |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
表面粗さ |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
引張強度 |
常温 / 23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
高温 / 220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
伸び |
常温 / 23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
高温 / 220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
耐疲労性 (焼鈍) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
最大抵抗率 |
Ωmm2/m |
0.0181 |
|||||
|
電気伝導率 |
% |
≥98.3% |
|||||
|
フィルムと接着剤層 |
瞬間温度 300℃/10s |
過渡後のフィルムと接着剤ペースト 温度でブリスターや剥離がない。 |
|||||
|
耐酸化性 |
H.T.(200℃) |
分 |
60分以内に色が変わらない |
||||
|
ピンホール試験結果 |
個/m² |
ピンホール面積が0.5 mm²以上、0.005個/m² |
|||||
