幅520mm 高純度 25um 赤色 ED 銅箔
幅520mm 高純度 25um 赤色 ED 銅箔
基本特性
原産国
中国
ブランド名
OEM
証明書
ISO / SGS / RoHS
取引プロパティ
Moq
50kg
単価
交渉可能
支払方法
L/C、T/T
供給容量
月あたり550T
製品概要
幅520mm 高純度赤色ED銅箔 特徴: 1. 灰色または赤色に処理された箔 2. FCCLに適した特性を持つ高プロファイル 3. 銅箔の結晶構造により高い柔軟性 4. 優れたエッチング性能 5. ロープロファイルにより微細回路パターンの作成が可能 用途: 1. キャスティングおよびラミネーションタイプのFCCL 2. 超微細パターンFPC 3. LED用チップオンフレックス（COF） LP-S-B/R ED 電解銅箔の代表特性（FPCまたはHDI内層用） 分類 単位 要件 試験方法 箔の指定 / 1 H M 1 IPC-4562A 公称厚さ / 10um 12um 1/2 OZ(18um) ...
製品の詳細
ハイライト:
18um EDの銅ホイル
,25um EDの銅ホイル
,25um 絶縁銅箔
Purity:
99.8％
Anti Oxidation:
200度60分、180日23度
Thickness:
18μm 25μm 35μm
Color:
赤
Elongation:
≥ 5%
Tensile Strength:
≥ 180 MPa
Peel Strength:
≥ 1 N/mm
Foil Profile:
RA≦2.5μm、Rz≦4.0μm
Standard Width:
520mm
Max Width:
1295(±1)mm
製品説明

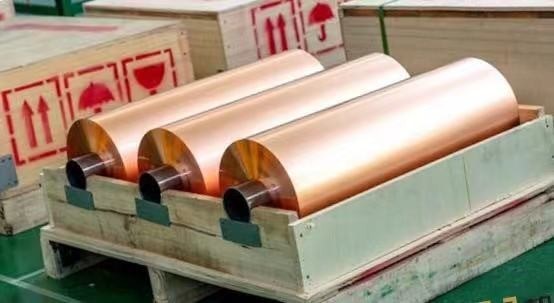

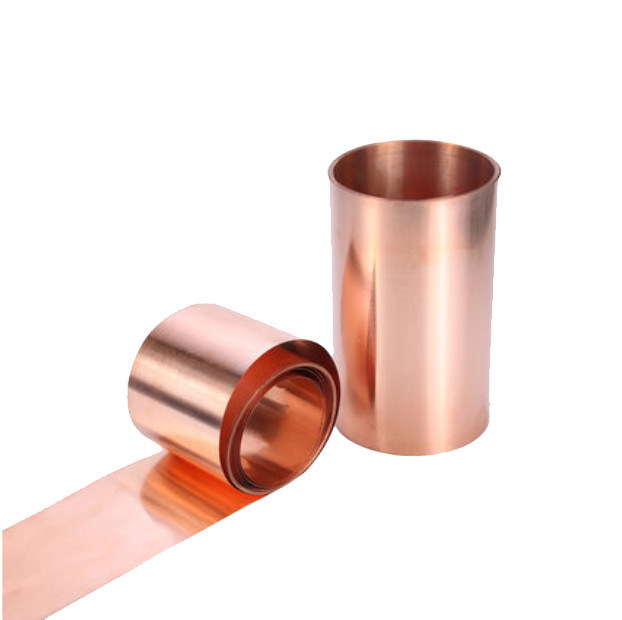

幅520mm 高純度赤色ED銅箔
特徴:
1. 灰色または赤色に処理された箔
2. FCCLに適した特性を持つ高プロファイル
3. 銅箔の結晶構造により高い柔軟性
4. 優れたエッチング性能
5. ロープロファイルにより微細回路パターンの作成が可能
用途:
1. キャスティングおよびラミネーションタイプのFCCL
2. 超微細パターンFPC
3. LED用チップオンフレックス（COF）
LP-S-B/R ED 電解銅箔の代表特性（FPCまたはHDI内層用）
|
分類
|
単位 | 要件 | 試験方法 | |||||||
| 箔の指定 | / | 1 | H | M | 1 | IPC-4562A | ||||
| 公称厚さ | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| 面積重量 | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| 純度 | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| 箔プロファイル | 光沢面(Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| マット面(Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| 引張強度 | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| 伸び | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| 剥離強度(FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| ピンホール&多孔性 | 数 | なし |
IPC-TM-650 2.1.2 |
|||||||
| 耐酸化性 | R.T.(23℃) | 180日 | / | |||||||
| H.T.(200℃) | 60分 | / | ||||||||
1. 標準幅520mm、最大幅1295（±1）mm、お客様のご要望に応じてカスタマイズ可能。
剥離強度はPIで試験しています。お客様のPPで再確認してください。
