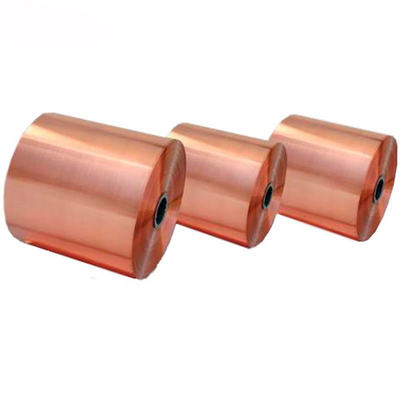

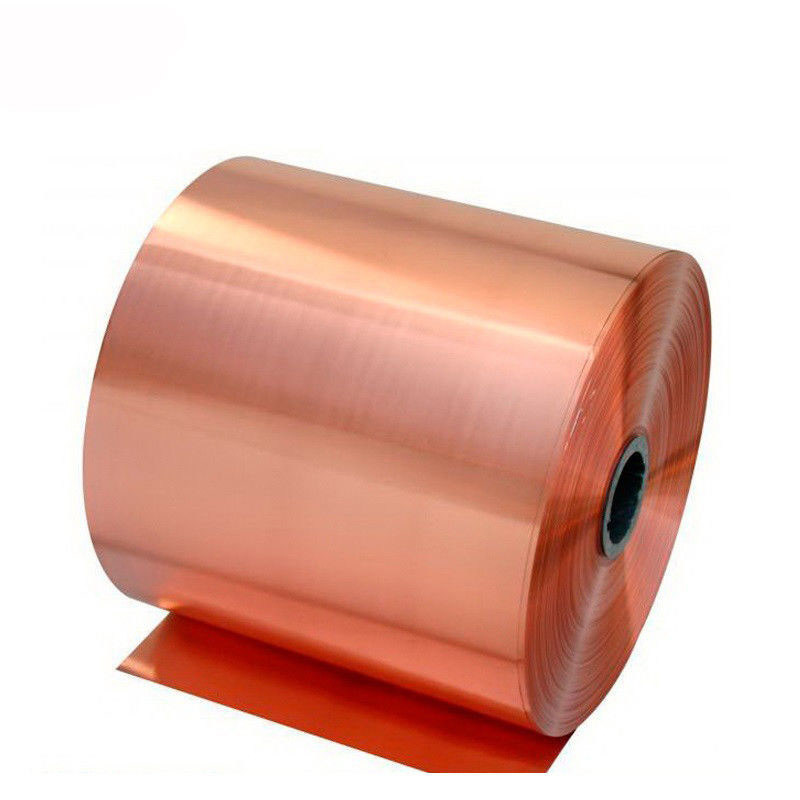

C11000 PCB 銅製紙
ブランド名:
OEM
原産地:
中国
認証:
ISO / SGS / RoHS
最小注文数量:
50kg
価格:
交渉可能
供給能力:
月あたり550T
納期:
10 - 15 日
今すぐ問い合わせ
引用文 を 入手 する
指定
Highlight Features
C11000 PCB 銅製紙
,純PCB銅葉片
,C11000 薄銅製のフィルム
応用:
リレー部品
厚さ:
0.035- 2.5mm
幅:
7~610mm
材料:
赤い銅
学年:
純粋な銅
Cu（Min）:
99.90%
合金かどうか:
非合金
名前:
C11000 赤銅ストリップ
形:
カスタマイズ
色:
赤
タイプ:
フラット
長さ:
顧客需要
電気 20℃ 導電率:
C11000 >97%
製品説明
C11000 PCB 銅製紙
| GB/T | DIN | EN について | ASTM |
| TU2 | E Cu58 | C.E.T.P | C11000 |
材料の紹介:C11000 (Cu ETP)
Cu ETPは,電解で精製された酸素を含む銅である.電気伝導性が良いが,他の高伝導性の銅と比較して,合金の高残留酸素含有量により,加工 (アニール溶接など) に適していない.) と高温 (温度370°C以上) で使用する減熱ガス. Because it is prone to hydrogen embrittlement when the material is heated to 600 ° C or higher the oxygen inside the material will form water vapor with the hydrogen in the air causing the internal structure of the material to be brittle and cremated so hydrogen embrittlement occurs.
材料の特徴:
1銅含有量は99.9%以上 酸素含有量は5-40ppm
2酸素のない銅C10200 OFCと比較すると,加工コストは低い.
3温度370°C以上では使用できません.水素分解に容易です.
4電子部品,電気製品に広く使用されています.
物理的特性
密度 (g/cm3) | 8.9 |
電気伝導性{IACS% ((20°C) } | 100 |
弾性モジュール (KN/mm2) | 127 |
熱伝導性 (W/m*K) | 394 |
熱膨張係数 (10-6/°C 20/°C~100/°C) | 17.7 |
メカニカルプロパティ
熱度 | 張力強度 | エロング A50 | 硬さ |
(Rm,Mpa) | % | HV | |
0 | 195分 | 35分 | 60最大 |
1/4H | 215-255 年 月 日 | 25分 | 55から100 |
1/2H | 255-315 年 | 15分 | 75から120 |
H | 290分 | 5分 | 80 |
化学組成
| クー | ≥9990 |
オー | 0.005-0 だった040 |
適用する
導電部品,交換器のコイル,熱交換器
