FCCL用ED銅箔
FCCL ED銅箔
クイック詳細
厚さ: 0.012-0.070 mm
幅: 5-520 mm
長さ: 500-5000 M
ID: 76 mm, 152 mm
合金: T2, C11000, C1100, C101, E-Cu58
温度: 高温
特徴:
1. 灰色または赤色処理された箔
2. FCCLに適したLP-S-B/Rの特性を持つハイプロファイル
3. 銅箔の結晶構造により高い柔軟性
4. 優れたエッチング性能
5. ロープロファイルにより微細な回路パターンが可能
用途:
1. キャスティングおよびラミネーションタイプのFCCL
2. 超微細パターンFPC
3. LED用チップオンフレックス（COF）
CA銅箔とED銅箔の比較
1. プロセス: 圧延銅箔（圧延プロセス）、ED銅箔（電着プロセス）
2. 強度と靭性: 圧延銅箔はフレーク状の結晶構造であるため、強度と靭性は電解銅箔よりも優れており、フレキシブルプリント基板には圧延銅箔が最も多く使用されています。
3. 幅: 圧延銅箔の幅は620mm以下、電解銅箔の幅は1380mm以下
4. 密度: 圧延銅箔は密度が高く、表面が比較的滑らかで、信号の高速伝送後のプリント基板の製造に役立つため、高周波高速伝送、微細ラインプリント基板にも一部のカレンダー銅箔が使用されています。
5. 表面処理幅:圧延銅箔は、表面処理の最大有効幅が520mmに制限されています。
電解銅箔の代表的な特性（FPCまたはHDIの内層用）
|
分類
|
単位 | 要件 | 試験方法 | |||||||
| 箔の指定 | / | 1 | H | M | 1 | IPC-4562A | ||||
| 公称厚さ | / | 10um | 12um | 1/2 OZ（18um） | 3/4 OZ（25um） | 1 OZ（35um） | IPC-4562A | |||
| 面積重量 | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| 純度 | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| 箔プロファイル | 光沢面（Ra） | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| マット面（Rz） | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| 引張強度 | R.T.（23℃） | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.（180℃） | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| 伸び | R.T.（23℃） | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.（180℃） | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| 剥離強度（FR-4） | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| ピンホールと多孔性 | 数 | いいえ |
IPC-TM-650 2.1.2 |
|||||||
| 耐酸化性 | R.T.（23℃） | 180日 | / | |||||||
| H.T.（200℃） | 60分 | / | ||||||||
1. 標準幅520mm、最大幅1295（±1）mm、お客様のご要望に応じて調整可能。
PIで剥離強度をテストします。PPで再確認してください。

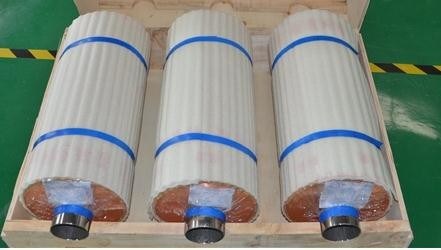

ED銅箔パッケージ写真：
よくある質問:
Q1: 保証はありますか？
A: 当社の製品はすべて、商品受領後6ヶ月の保証が付いています。品質に問題がある場合は、ご連絡ください。
Q2: 納期は？
A: 通常の納期は5〜35営業日です。具体的な納期は、ご注文の商品と数量によって異なります。
Q3: 最小注文数量は？
A: MOQは150 kgです。
Q4: サンプルを提供できますか？
A: 大量注文の前に品質を確認するためのサンプルを提供できます。ただし、価格は卸売価格ではなくサンプル価格になります。
Q5. 出荷前にすべての商品をテストしますか？
A: はい、出荷前に100％テストを行います。
Q6. 標準幅は？
A: 520mmと620mmです。幅のカスタマイズも承ります。ご要望に応じて、ご相談の上、任意のサイズにカットできます。
